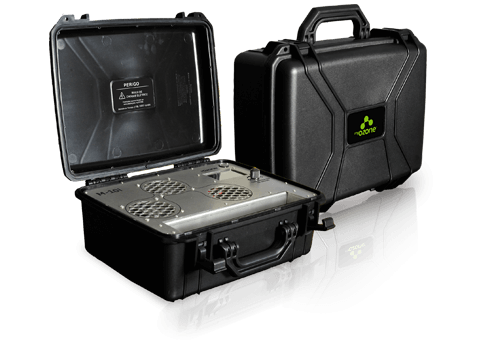

M10i
Gerador de ozônio industrial portátil

O Gerador de Ozônio Industrial M10i foi desenvolvimento de pesquisas e testes  de aplicações com ozônio para empresas particulares, universidades, centros de pesquisas, laboratórios e empresas de saneamento que necessitam de um equipamento industrial portátil confiável com elevada concentração de ozônio, baixo consumo de energia e oxigênio.

Isto se deve ao fato da tecnologia de inversor de frequência digital combinado integrado a uma placa inteligente e uma interface touch screen desenvolvido pela myOZONE que permite um controle de produção e concentração de ozônio.

Características

  • A alta tensão é contida com segurança dentro da célula eliminando riscos de choque. Toda a fiação de alta tensão é isolada por cabo de silicone e toda estrutura é aterrada.
  • Projeto avançado elimina a possibilidade de vazamento de ozônio no gabinete ou acessórios. Todos os materiais metálicos são de inox ou alumínio naval e os não-metálicos são resistentes a oxidação por ozônio.
  • Revestimento isolante da célula grau militar elimina os problemas associados com a condensação e mofo, em ambientes de grande umidade bem como retardar os danos causados pela exposição acidental ozônio.
  • Projeto resulta em alta concentração, redução dos níveis de alta tensão e a operação mais eficiente.
  • Produção de ozônio instantânea não necessitando tempo de aquecimento.
  • Produção de ozônio ajustável no painel CLP incorporado ao equipamento de fácil aprendizado e comandos intuitivos.
  • Equipamento montado, testado e calibrado (acompanha laudo de calibração), inclui célula, placa controladora, inversor de frequência e sistema de refrigeração por cooler. O projeto utiliza materiais de primeira qualidade e usinagem para o máximo desempenho e eficiência.
  • O controle e interface por painel eletrônico de LCD estão disponíveis neste produto no gabinete portátil.
  • voltagem de trabalho 220V (necessita aterramento elétrico).
  • Conexão de inox para entrada e saída de ozônio de aço inox , 1/4″ NPT.
  • Todas as partes elétricas são isoladas para garantir o mais alto nível de segurança, qualidade, confiabilidade e consistência do produto.

Especificação técnica

  • Tecnologia de geração O3: Corona
  • Vazão: 5L/min (6,8g/h) – 10L/min (9,8g/h) – 20L/min (18,3g/h)
  • Vazão: 220 - 240v (50 - 60Hz)
  • Potência: 150wats
  • Concentração O3: 77g/m³ (1LPM) - 32g/m³ (5LPM) - 24g/m³ (10LPM)
  • Produção O3: 9,8g/h (10LPM) - 18,3g/h (20LMP)
  • Controle de Potência: Digital via microcontrolador
  • Célula: Quartzo (97% de pureza)
  • Pressão: Quartzo (97% de pureza)
  • Controle de O3: Via painel IHM do equipamento

GERADOR INTELIGENTE

O Controlador Lógico Programável – CLP incorporado nos geradores de ozônio da myOZONE® pode ser definido como um “computador” capaz de executar diversas funções previamente programadas e salvas na memória do equipamento.

No mundo da automação, consiste em dar um cérebro para um corpo mecânico e dali então dar vida ao equipamento, dessa forma através da programação criada pela myOZONE®, o sistema controla, informa e registra tarefas programadas podendo ser facilmente monitoradas e customizadas pelo próprio usuário, fazendo assim com que se tenha total domínio de todo o processo.

O equipamento permite criar programas e salvar em sua memória podendo escolher parâmetros customizáveis que permite a execução de rotinas programadas sem interferência humana.

myozone_geracao-inteligente

CALIBRAÇÃO

Todos os geradores de ozônio M10i acompanham um laudo de calibração emitido pela myOZONE®.

O método de medição para a determinação de produção de ozônio (Método Kl) foi estabelecido por membros do comitê de garantia de qualidade da Associação Internacional de Ozônio (IOA).

São medidos os valores de concentração (g/m³) e produção de ozônio por hora (g/h) com o equipamento em funcionamento variando as configurações de controle de potência de 10% à 100% para cada vazão de oxigênio. O técnico calibrador da myOZONE® lê os valores de concentração apresentadas no Monitor de Ozônio e atualiza a tabela de valores diretamente no firmware do gerador.

CILINDRO DE OXIGÊNIO

A fonte de oxigênio compatível com gerador de ozônio é um dos fatores mais importantes para garantir a qualidade e a concentração do gás produzido pelo equipamento.

Existem dois tipos de oxigênio industrial: de baixa pureza (93%) ou alta pureza (99%). São fornecidos através de cilindros contendo 10m³/cada (10.000 Litros de O2) ou vendidos a granel através de tanques instalados na empresa e recarregados por um veículo da distribuidora.

CONCENTRADOR DE OXIGÊNIO

Estes equipamentos são de uso doméstico e não foram construídos para trabalhar em áreas críticas (área molhada, excesso de poeira e temperaturas altas). Devem ser instalados em local fresco e arejado. Dependendo da utilização estes equipamentos podem não atender a demanda e ser necessário utilizar um concentrador de uso industrial.

Principais Funções

VAZÃO DE OXIGÊNIO

O equipamento permite com que o usuário escolha a vazão de oxigênio em que deseja trabalhar.

CONFIGURANDO A VAZÃO DE OXIGÊNIO

Com a vazão selecionada o gerador informará automaticamente a concentração e geração de ozônio.

POTÊNCIA

O equipamento permite com que o usuário escolha a potência que deseja trabalhar. Com a potência selecionada, o sistema informará automaticamente a concentração e geração de ozônio.

MODO DE OPERAÇÃO

Neste campo o usuário poderá configurar o modo de trabalho: Temporizador ou Cronômetro.

CONFIGURANDO MODO DE OPERAÇÃO

No modo temporizador o usuário poderá escolher o tempo de trabalho em que o gerador de ozônio funcionará.

RELÓGIO

O equipamento possui um relógio interno. Selecionando este campo, o usuário poderá entrar na tela de configuração.

CONFIGURANDO O RELÓGIO

Nesta tela o usuário poderá configurar o relógio do equipamento.

MODO AGENDA

Neste campo o usuário criar um programa agendando tarefas.

AGENDA DE PRODUÇÃO

Neste campo o usuário criar até 10 programas de tarefas automáticas para que o gerador execute-as sem interferência humana.

PROGRAMANDO TAREFAS

De forma intuitiva, a CLP permite programar tarefas e escolher os dias da semana, horário de início e tempo de funcionamento.
